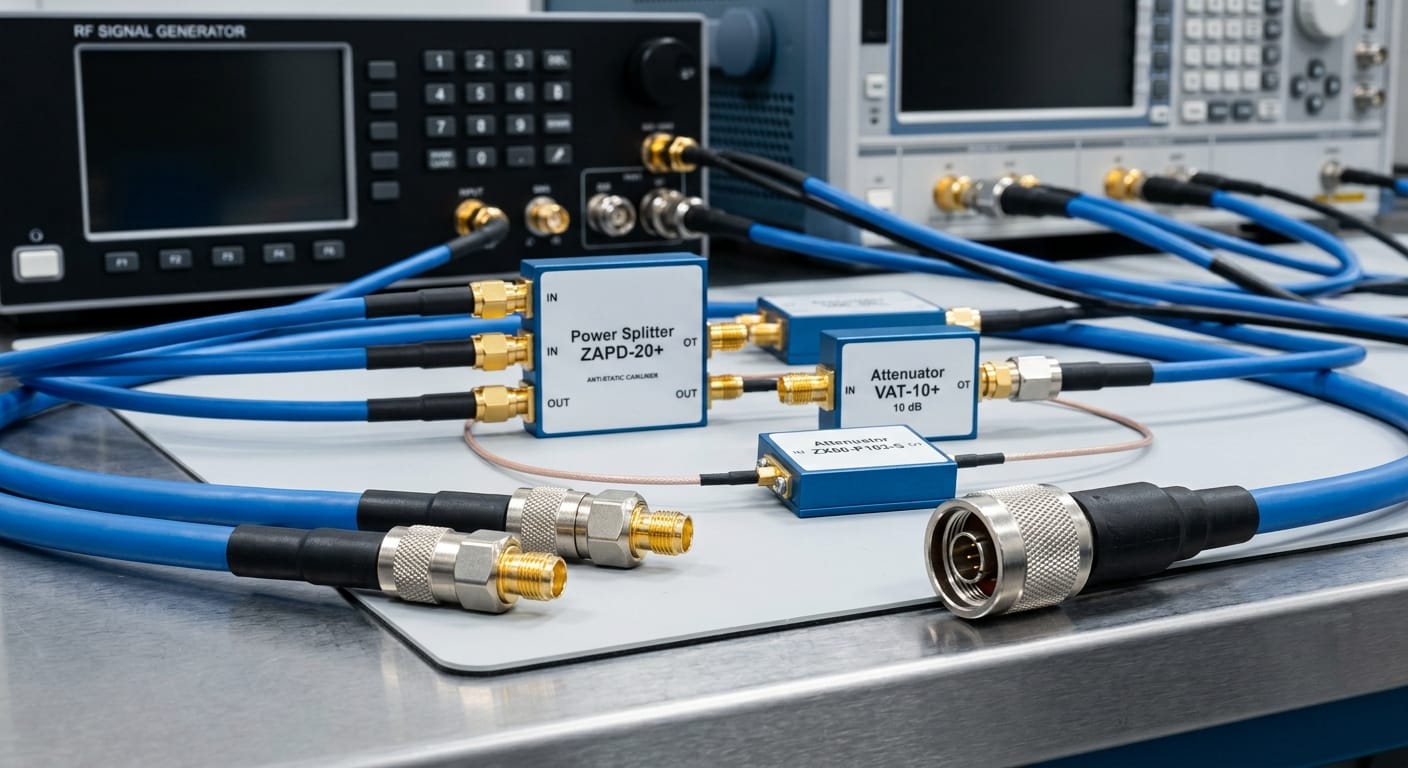

RF komponent (RF bileşeni), bir radyo frekansı test sisteminde sinyali taşıyan, yönlendiren, bölen veya seviyesini ayarlayan donanımların genel adıdır. Kablolar, konnektörler, bölücüler, yükselteçler ve zayıflatıcılar bu kapsamdadır. Bir test sisteminin başarımı çoğu zaman pahalı ana cihaz kadar, aradaki RF kablolar ve konnektörlerin kalitesine bağlıdır. Bu rehberde doğru RF bileşen seçimini ele alıyoruz.
Test Sisteminde Hangi RF Komponent Bulunur?
- RF kablolar: Sinyali cihazlar arasında taşır; kayıp ve faz kararlılığı kritiktir.
- Konnektörler: SMA, N-Type, 2.92 mm gibi arayüzler; frekans ve dayanıklılık belirler.
- Güç bölücü / birleştirici: Bir sinyali çoğaltmak veya birleştirmek için kullanılır.
- Zayıflatıcı (attenuator): Sinyal seviyesini kontrollü biçimde düşürür.
- Sirkülatör / izolatör: Sinyalin tek yönde akmasını sağlar, yansımaları engeller.
- Düşük gürültülü yükselteç (LNA): Zayıf sinyalleri gürültüyü en aza indirerek yükseltir.
RF Kablo Seçiminde Nelere Dikkat Edilir?
Test ortamında kablolar sürekli hareket eder; bu nedenle bükülme sırasında faz ve genliğin değişmediği faz kararlı (phase-stable) test kabloları tercih edilir. Ayrıca kablonun çalışma frekansını kapsaması, ekleme kaybının düşük olması ve konnektör tipinin sisteme uyması gerekir.
RF Konnektör Tipleri
- SMA: En yaygın, ~18 GHz’e kadar genel amaçlı.
- N-Type: Daha güçlü, yüksek güç ve dış ortam uygulamaları için.
- 92 mm / 2.4 mm: Mikrodalga ve milimetre dalga frekansları için.
RF Komponentler Sistemin Neresinde?
RF bileşenleri, sinyal üretiminden ölçüme kadar tüm zinciri birbirine bağlar. Sinyal yollarının otomatik yönetimi için RF switch yapıları eklenir; uyaran tarafında ise sinyal jeneratörleri yer alır. Doğru kablo ve konnektör seçimi, kablosuz haberleşme test düzeneklerinde ölçüm doğruluğunu doğrudan etkiler.
Enox ile RF Bileşen Çözümleri
Enox; HUBER+SUHNER kablo ve konnektörleri, Mini-Circuits RF bileşenleri ve düşük gürültülü yükselteçlerle test sisteminizin RF tarafını eksiksiz kurmanıza yardımcı olur.
Sıkça Sorulan Sorular (SSS)
RF kablo ile sıradan koaksiyel kablo arasındaki fark nedir?
RF test kabloları daha sıkı empedans toleransı, daha düşük ekleme kaybı ve özellikle hareket sırasında faz kararlılığı sunar. Sıradan kablolar bu hassasiyeti sağlayamaz ve ölçüm hatasına yol açar.
Hangi konnektör tipini seçmeliyim?
Çalışma frekansınıza ve güç seviyenize bakın. 18 GHz altı genel kullanımda SMA, yüksek güçte N-Type, mikrodalga frekanslarda 2.92/2.4 mm konnektörler uygundur.
LNA bir RF komponent midir?
Evet. Düşük gürültülü yükselteç (LNA), zayıf sinyalleri en az gürültüyle yükselten aktif bir RF bileşendir ve alıcı sistemlerin hassasiyetini belirler. Çok kanallı kurulumlarda RF switch ile birlikte kullanılır.
